产品展示

产品名称: 通道风淋室

发布日期: 2018-03-12

点击数: 11132

询价: 点击产品询价

二维码:

简述: 风淋室/货淋室系列产品是一种通用性较强的局部净化设备,安装于洁净室与非洁净室之间。当人与货物要进入洁净区时需经风淋室吹淋,其吹出的洁净空气可去除人与货物所携带的尘埃,能有效的阻断或减少尘源进入洁净区。风淋室/货淋室的前后两道门为电子互锁,又可起到气闸的作用,阻止未净化的空气进入洁净区域。 风淋室有人用风淋室系列、物用货淋室系列;吹淋方式有单侧吹淋、双侧吹淋、顶部吹淋等多种组合;风淋室门有手动门、自动门、快速卷帘门等多种选择。

产品详情

风淋室作用阻止未净化的空气进入洁净区域

按照材质分为:不锈钢风淋室、冷板防静电喷塑风淋室、彩钢夹心板风淋室。

按照类型分为:人淋室、货淋室、通道风淋室、L型风淋室、流水线风淋室、自动感应门风淋室、卷帘门风淋室、防爆风淋室。

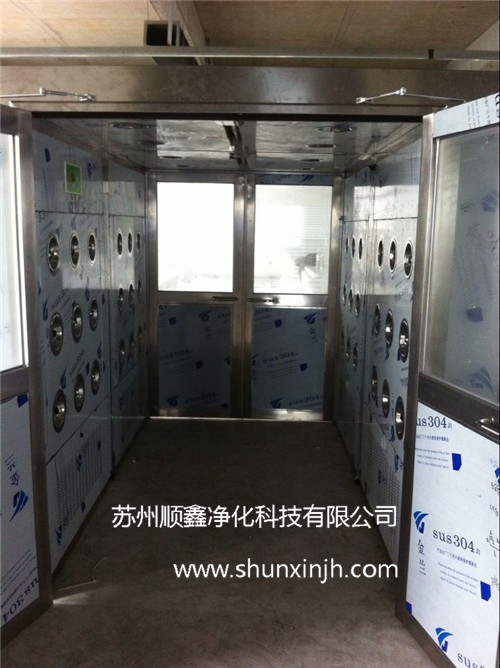

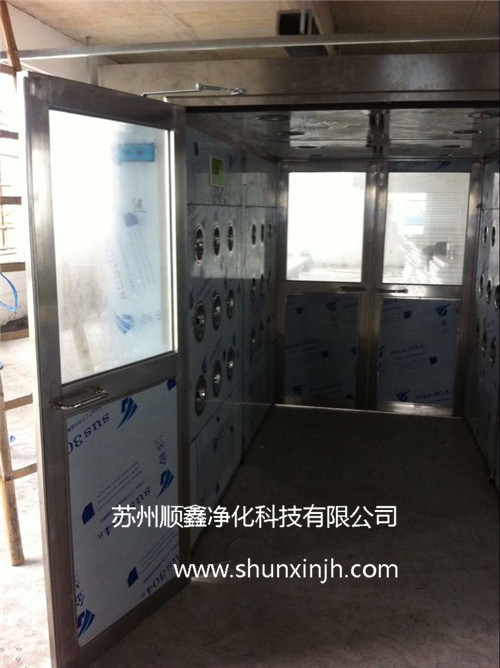

通道风淋室




货淋室、货物通道技术参数介绍

品 名:通道风淋室

型 号:FLS-4000

规 格风淋室外形尺寸1400*4000*2100mm(宽*深*高)

            风淋净化区尺寸 800*3900*1950mm(宽*深*高)

1.

材质:采用304不锈钢抗指纹拉丝板*1.2mm厚度材质制作;

2.

门:配备两扇单开手拉门,自动关门,门的材质为:304不锈钢抗指纹拉丝板*1.2mm厚度材质制作;

3.

门框: 门框采用45*75MM不锈钢方管制作,门框厚度为1.2MM,双门采用三道不锈钢绞链加固,保障门的坚固耐用,不易损坏及变形. 经过特殊工艺加工,形成凹凸圆弧形,美观大方,上半部和下半部带透明钢化玻璃窗,钢化玻璃厚度为5.0mm的可视净化透明观察窗.


4.

风机:采用风淋室专用3C认证净化风机;低噪音高风压离心风机,数量8台,0.55KW/台, 单台风机风量为1200m³/h,风压为900Pa,转速2800转/分;

5.

PLC控制

控制面板:七寸彩色液晶触摸显示屏(带密码用户管理,只能指定人员管理控制)1套,可设定待机、吹淋、照明时间等,吹淋方式:红外感应自动吹淋,吹淋时间到自动停止;

控制系统:微电脑PLC集成控制电路系统,电路接触器及空开:施耐德。进、出门两段设置指示灯,显    示门当前状态,吹淋时间:0~300秒任意设置,其它功能说明:自动解锁、照明延迟;

6.

门锁:本风淋配备智能电子互联锁,双门无法同时打开(A门打开,B门上锁,吹淋中A,B门都无法打开,紧急情况下按下“急停”按钮,AB门自动解锁),采用高压合金锁头,门锁坚固耐用,灵敏度高;人员 进风淋室吹淋,出风淋室不吹淋;

7.

高效过滤器:风淋净化过滤系统配顺鑫EPA高效过滤器, 对于粒径≥0.5um尘埃应≥99.995%(钠焰法)测试,高效过滤器尺寸:820*600*120MM,数量6只,配备初、高二级过滤,确保净化质量;高效过滤器一般18个月更换一次。初效过滤器一般四个月清洗一次,清洗两次以后就要更换;

8.

风淋室拉手:采用豪华型对接式不锈钢大拉手,外观美观大方,方便耐用;

9.

风淋室底部:铺设的底板及防腐方管均采用304不锈钢*1.2mm厚度材质制作。

10.

闭门器品牌:采用德国多玛闭门器,数量:2支,100万次以上使用寿命,手拉开门,自动关门,经久耐用;

11.

喷嘴分布:采用多角度可调镜光不锈钢喷嘴,口径为30mm,数量48个,

喷球分布:左边24个,右边24个,共双面吹风,出风口速度为20m/S,吹淋效果较佳(可以做三面吹风);

12.

时间:吹淋时间0-99秒(可调),一般出厂设置10秒。

           吹淋时间按照10秒,进入风淋室人员按照一人算,

           从进风淋室(8秒)---吹淋(10秒)---出风淋室(7秒),

           整个进入车间流程需要25秒----35秒时间。

13.

照明:数量4只,采用嵌入式LED节能净化灯,带延时功能,美观大方;

14.

四周为圆弧折弯,美观大方,员工接触与轻微碰撞不会危及人身安全。

15.

优良细节部分:内部焊接处采用龙骨加固,更加坚固,外部采用“品牌道康宁”密封胶密   封,健康环保。

16.

 安全性能:在断电的情况下,双门门锁会自动开启,确保安全性能较高。

17.

电源:380V 50Hz AC 3N。风淋室进门、出门带有红绿两个指示灯,红灯亮表示风淋室此刻正在  运转,不得进入风淋室,同时风淋室双面互锁,外部人员无法打开进门或者出门。绿灯亮表示风淋 室此刻是待机状态,可以直接进入风淋室进行吹淋。

18.

 适用人数:5-6人


顺鑫牌风淋室注意事项:

1、风淋室检修、保养设备,必须要由培训的人员操作。
2、风淋室电路板安装在风淋室内箱体的上方箱体内,打开内侧两边的活动盖板即可维修更换电路板,维修时一定要切断电源。
3、高效过滤器安装在主箱体的中间段(喷嘴板后面)拆开喷嘴面板即可拆下高效过滤器。

4、初效过滤器(回风用)安装在风淋室箱体下方两侧(即冲孔板后),拆开冲孔板即可更换。
5、风淋室风机安装在风淋箱体侧下方,拆开回风过滤器即可看到。
6、门磁开关和电子插锁(双门互锁)安装在风淋室门框的中间位置,拆开内侧箱体两边的活动盖板即可检修维护。
